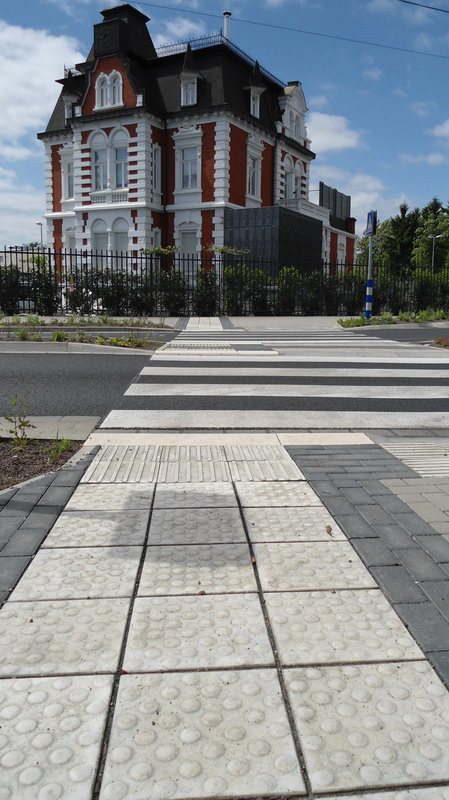

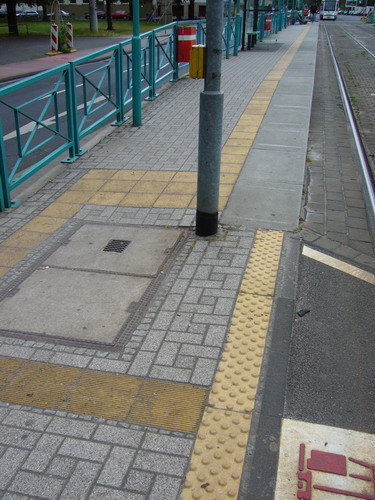

Noppen- und Rippenplatten an einer Verkehrsinsel

Bodenindikatoren müssen mit dem Blindenlangstock gut zu ertasten sein. Rippenstrukturen sollen und Noppenstrukturen müssen auch mit den Füßen deutlich wahrnehmbar sein. Bodenindikatoren müssen daher eine erhabene Reliefstruktur aufweisen.

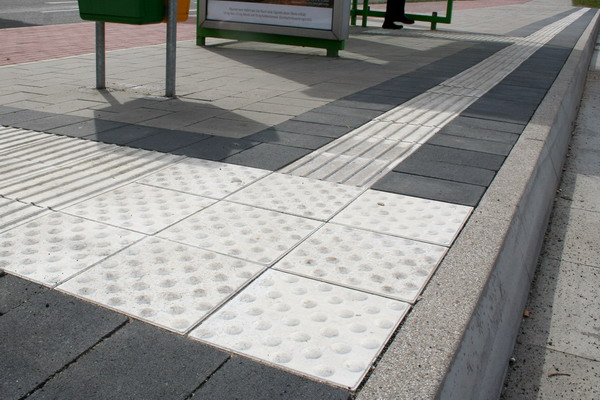

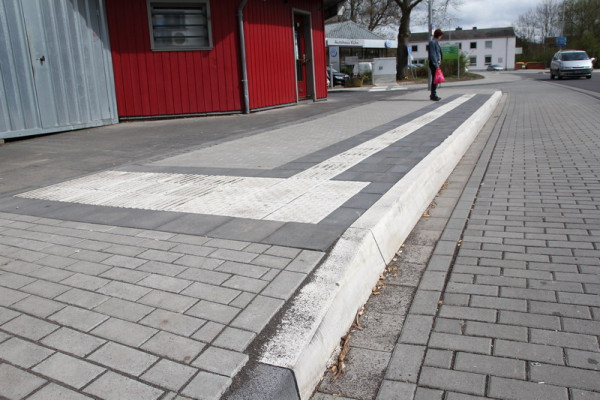

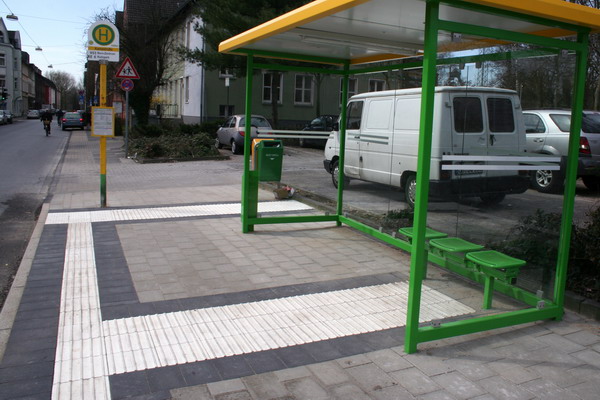

Noppen- und Rippenplatten in weiß in Kombination mit
Bus-Cap Bordsteinen Typ standard in Dyckerhoff-weiß

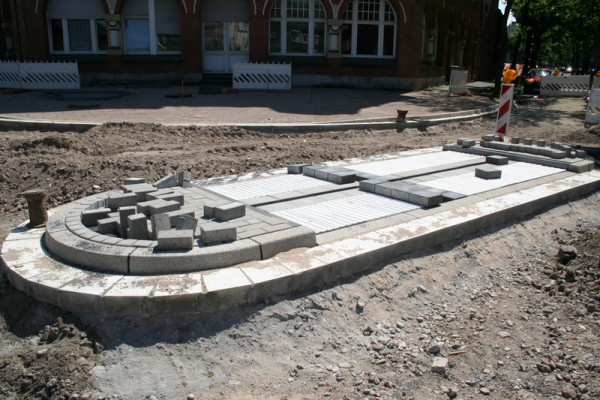

Verkehrsinsel unter Einbeziehung taktiler Leitsysteme

Gemäß den Empfehlungen des Landes NRW aus dem Jahr 2009 bieten wir Ihnen daher unsere neuen Rippen- und Noppenplatten im Format 30/30/8 cm an.

Zusätzlich bieten wir Ihnen unsere neuen Querungshilfen, ebenfalls nach Empfehlung des Landes NRW, an.

Übersicht über unsere Orientierungssteine

Orientierungspflaster und -platte mit Noppenstruktur

Länge	Breite	Höhe	Orthogonal grau	Orthogonal Weiß mit Weißaulage	Diagonal Weiß mit Weißaulage	Diagonal Anthrazit	Ortho-gonal Anthrazit
30	20	8	X	X	–	–	–
30	30	8	X	X	X	X	–
30	30	10	X	–	X	X	–
30	30	12	X	–	X	X	–
20	10	8	X	X	–	–	X

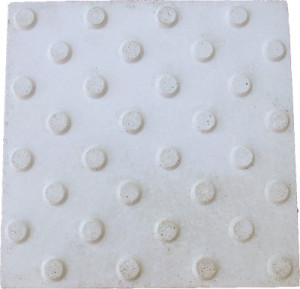

Orientierungspflaster und -platte mit Noppenstruktur, Gießbetonverfahren

Länge	Breite	Höhe	Orthogonal Weiß mit Weißaulage	Diagonal Weiß mit Weißaulage	Diagonal Anthrazit
30	30	8	–	X	X
16	24	14	X	–	–

Orientierungspflaster und -platte mit Kegelstümpfen, Gießbetonverfahren

Länge	Breite	Höhe	Diagonal Weiß
30	30	8	X

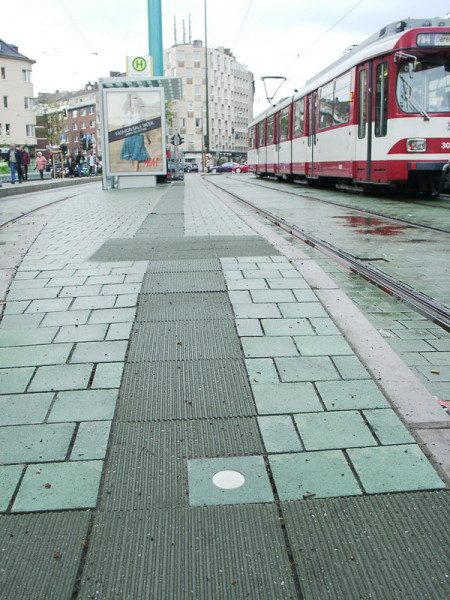

Böcke-Rillenplatte + Rillenpflaster, Sinusprofil 20 mm

Länge	Breite	Höhe	Weiß mit Weißauflage
30	30	8	X
30	30	10	X
30	30	12	X
20	10	8	X

Böcke-Rippenplatte mit Trapezprofil

Länge	Breite	Höhe	Weiß	Anthrazit
Rippenplatte Typ I, Ausführung mit 5 Rippen (Weiß mit Weißauflage)
30	30	8	X	–

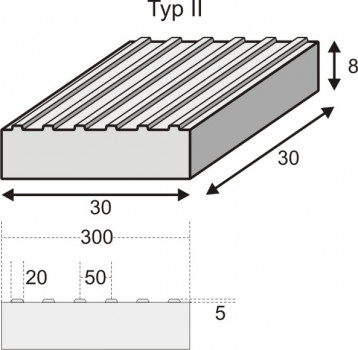

Rippenplatte Typ II, Ausführung mit 6 Rippen (Weiß mit Weißauflage)
30	30	8	X	X
70	30	8	X	X
30	30	10	X	–
30	30	12	X	–

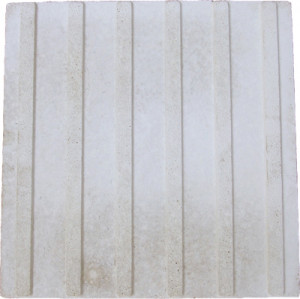

Rippenplatte Typ II, Ausführung mit 6 Rippen, Gießbetonverfahren
30	30	8	X	X
Rippenplatte Typ III, Ausführung mit 8 Rippen (Weiß mit Weißauflage)
30	30	8	X	X

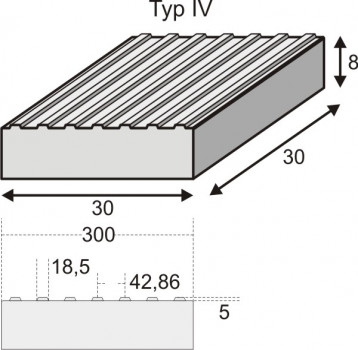

Rippenplatte Typ IV, Ausführung mit 7 Rippen (Weiß mit Weißauflage)
30	30	8	X	X
30	30	12	X	–

Rippenplatten

Rippenstrukturen werden zur Anzeige der Gehrichtung in Leitstreifen oder Richtungsfeldern oder in Auffindestreifen zur Anzeige von Zielen im Gehbereich (z.B.: für Blindenleitsysteme, seitlich gelegene Ein- und Zugänge, für Haltestellen), Einstiegspunkte und als Sperrfeld (bei getrennten Querungen) verwendet.

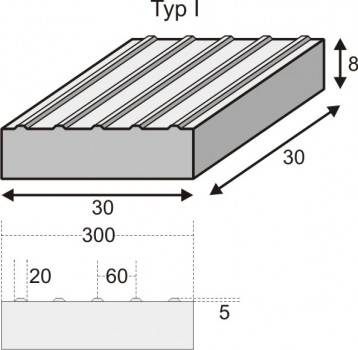

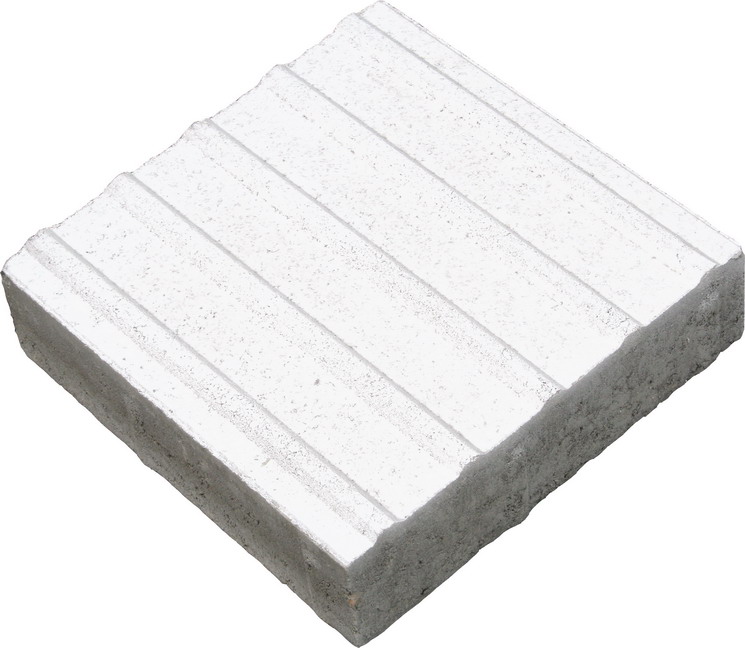

Rippenplatten 30/30/8 cm gemäß Empfehlung des Landes NRW, hier mit 5 Rippen

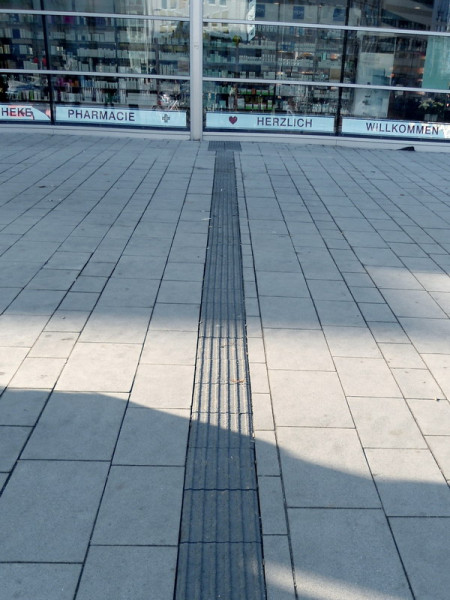

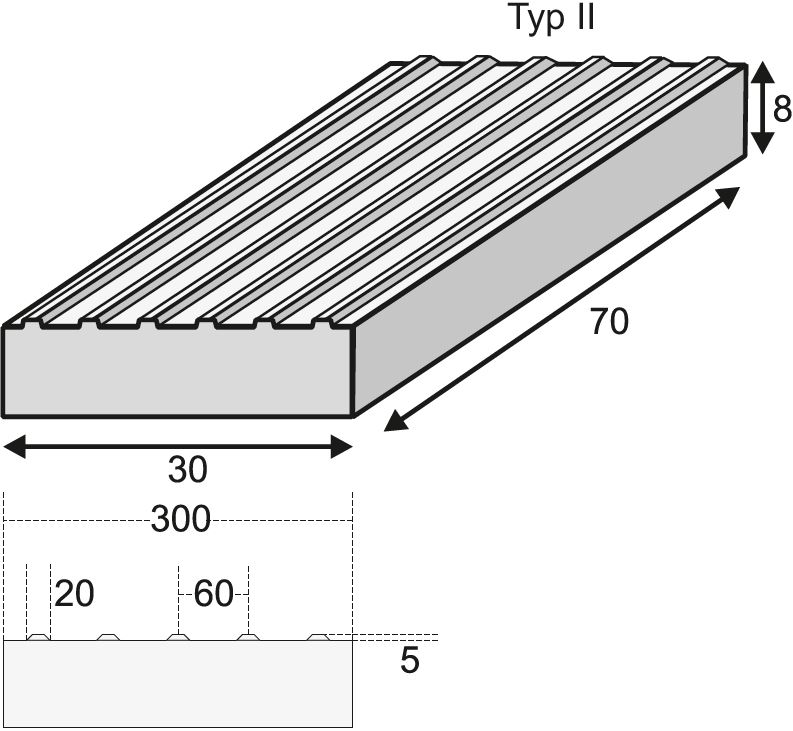

Rippenplatte Typ II 70/30/8 cm weiß mit Weißauflage oder in anthrazit mit 6 Rippen.
Gut geeignet zum Einscheiden um kleine Zwickel zu vermeiden.

Noppenplatten

Noppenstrukturen sind in der Regel dort einzusetzen, wo eine „erhöhte Aufmerksamkeit“ von blinden oder sehbehinderten Menschen auf ihrem Weg gefordert wird (z.B. Warnung vor Hindernissen, Niveauwechsel, Anzeige von Richtungswechsel oder Abzweigungen im Leitsystem, Anzeige von Querungsstellen über).

Um die Unterscheidbarkeit zur Rippenstruktur zu gewährleisten, sind die Noppen nicht in Reihen parallel zu den Rippen sondern diagonal angeordnet werden, d.h. unter 45° bzw. mit einem Versatz von 0,5 a.

Die Noppen von Bodenindikatoren können als Kegelstümpfe oder Kugelkalotten ausgebildet werden.

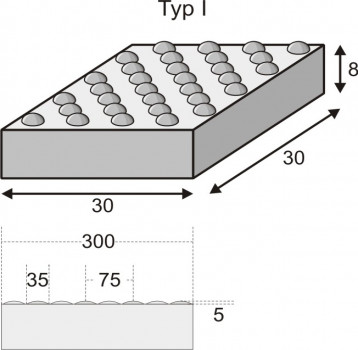

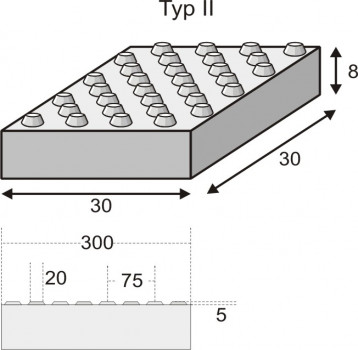

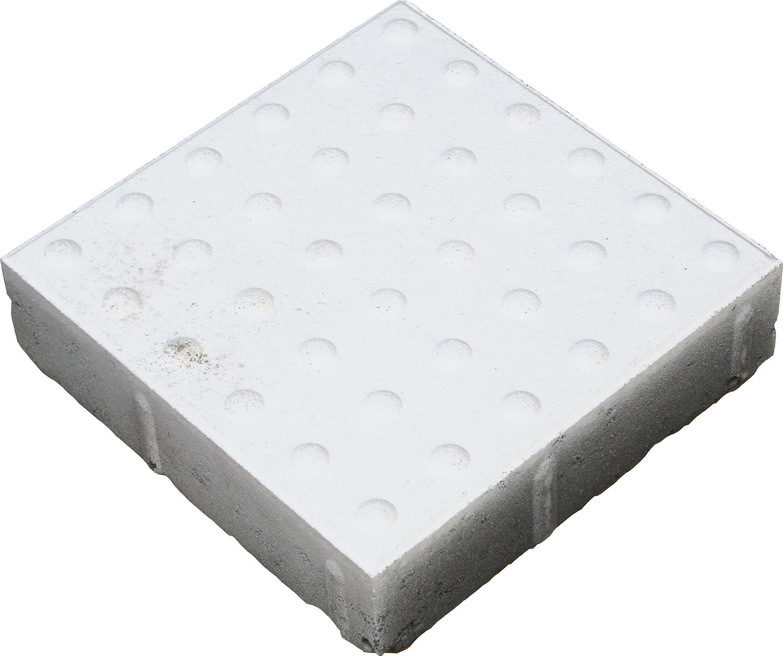

Noppenplatte 30/30/8 gemäß Empfehlung des Landes NRW
